| ブランド名: | GUTE |
| モデル番号: | SGW12D-2 |
| MOQ: | 1set |
| 価格: | 24000-26000USD/SET |
| 梱包詳細: | 合板の箱 |
| 支払条件: | L/C、T/T、D/P、D/A |
概要

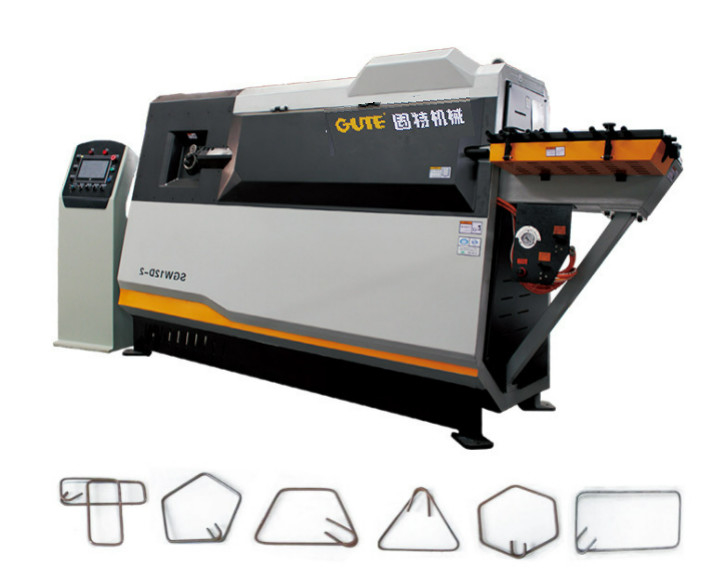

CNC フープ曲げ機は、あおり、フック、特殊形状部品のワンタイム成形に使用できます。鉄筋と丸鋼の矯正、サイジング、曲げ、切断、計数機能を自動的に完了できます。この装置は数値制御システムを使用し、タッチスクリーンと PLC を介してサーボシステムを制御します。完成したあおりは高い加工精度、安定した信頼性の高い品質を備えており、強力なグラフィック保存能力を備えています。多くの労力と無駄を省くことができます。加工効率の向上は、現代の建設物の不可欠な部分であり、国家基準を満たすインテリジェントな設備でもあります。
適用範囲
主に住宅建設、高速道路、道路、橋、地下鉄などのプロジェクトの建設に使用されます。
03
デバイスパラメータ
| シングルワイヤ曲げ直径 | 5～12mm |
| ダブルワイヤ曲げ直径 | 5～8mm |
| 処理材料 | 鋼コイル |
| 最大牽引速度 | 75～100 m/分 |
| 最大牽引速度 | 1050°/秒 |
| リブの真直度誤差 | 0.02/m |
| 総電力 | 31KW |
| 消費電力 | 5KW/H |
| 曲げ方向 | 双方向 |
| あおり長さ精度 | ±1mm |
| リブ長さ精度 | ±5mm |
| 角度精度 | ±1° |
| 最大曲げ角度 | ±180° |
| 最大曲げ角度 | 900mm |
| 最短あおり側面 | 90mm |
| 動作温度 | -5～40℃ |
| 牽引制御方法 | サーボ |
| 曲げ制御方法 | サーボ |
| ループバック制御方法 | サーボ |
| 総重量 | 3.3T |
機器の利点

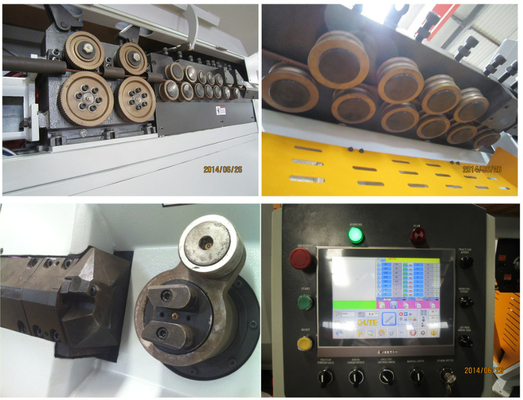

原材料事前アライメント機構は、14 個の矯正ホイールで構成されています。各矯正ホイールの間隔は、ボルトで調整および制御できます。矯正ホイールには、ダブルワイヤ矯正用のダブル溝があります。同時に、矯正ホイールは鍛造合金工具鋼で作られており、耐摩耗性と耐衝撃性に優れています。
四角頭トランジション接続を採用しており、強度は従来の平キー接続の 12 倍です。牽引プーリーは鍛造合金工具鋼で作られており、耐摩耗性と耐衝撃性に優れています。
分割型厚刃設計を採用し、刃座にボルトで固定されており、厚さは 40mm に達します。迅速な交換が可能で、メンテナンスが容易で、機器のメンテナンスコストを大幅に削減します。
タッチスクリーンコンソールは数百のグラフィックを保存でき、操作が簡単です。
