| ブランド名: | GUTE |
| モデル番号: | SGH15-12 |
| MOQ: | 1SET |
| 価格: | 41000-43000USD/SET |
| 梱包詳細: | 合板の箱 |
| 支払条件: | L/C、T/T、D/P、D/A |

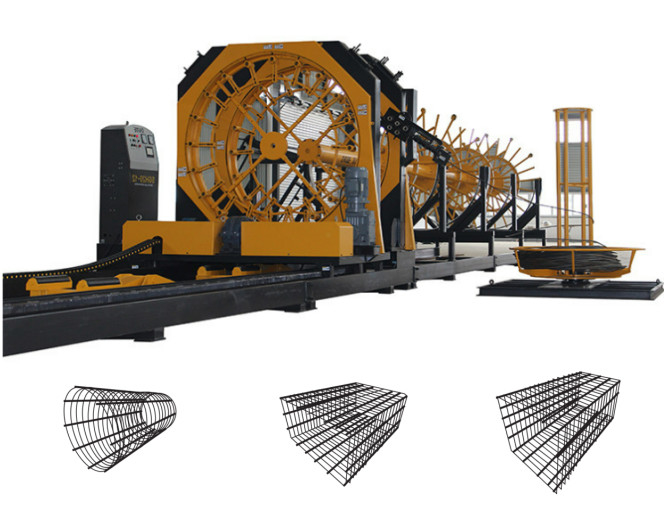

建設コンクリート杭ケージ製造機/鉄筋ケージ溶接機
特徴:
1. 制御システム：PLC、タッチスクリーン、周波数コンバータ。
2. 自動ワイヤ供給機構、間隔はオンラインで調整可能、誤差が小さく、成形品質が高い。
3. 可変周波数速度調整を備えた牽引ケージ機構は、高い動作精度を備えています。
4. 鋼製ケージ自体の重量による変形を防ぐために、より多くの自動油圧供給ローラーを使用。
5. 自動供給装置を装備し、操作が簡単で効率を向上。
6. 型枠は、型枠リングと導管の組み合わせを採用しており、メインケージ内の鉄線の数を迅速に交換および変更できます。
7. ストレートニングシステムは高強度合金材料で作られており、高強度、耐摩耗性があり、摩耗部品の寿命を向上させます。
|
CNC杭ケージ 溶接機（自動溶接） |
|
|
ケージ直径 |
300mm-2000mm |
|
最大ケージ長 |
12m（またはカスタマイズ） |
|
ケージ重量 |
5500KG |
|
コイルバー直径 |
5-14mm |
|
メインフレームバー直径 |
12-40 mm |
|
油圧 |
10 Mpa |
|
定格電力 |
21KW |
|
L×W×H |
28000×8000×33000mm |
|
認証 |
ISO 9001:2008 |
| ターンテーブル回転速度（r / min）ターンテーブルの回転速度 | 0-4 |
| 自動溶接（r / min）自動溶接中のブロックされたガンの数 | 0-1 |
| 脱溶接の可能性 | 約1回/25の溶接箇所 |
| 自動溶接 | 約10％ |
電気部品。
回転ディスクはサーボモーターによって制御され、より高い回転精度、より正確な起動停止、およびより長い耐用年数を持っています。
空気圧コンポーネントは、台湾の有名なブランドAirtac、Schneider Electric Componentsなどを採用しています。
溶接ロボット（オプション）
溶接部分はロボットに置き換えられ、より高い溶接精度を持ち、誤溶接や脱溶接を回避します。
人件費を削減し、生産効率を向上させます
歩行機構
スプロケットとチェーン伝送と比較して、ラックとギア伝送は、高い伝送精度、低ノイズ、優れた安定性、便利なメンテナンス、および耐久性の利点があります。
|
パラメータ |
SGH15-12 |
SGH20-12 |
SGH22-12 |
|
Cage杭径 |
Φ300-Φ1500 フルサイズ調整可能 |
Φ650-Φ2000 フルサイズ調整可能 |
Φ650-Φ2200 フルサイズ調整可能 |
|
Cageの長さ |
3-12m |
3-12m |
3-12m |
|
ケージ重量 |
5500kg |
5500kg |
6000kg |
|
Coilバー直径 |
Φ5-Φ14mm |
Φ5-Φ14mm |
Φ5-Φ14mm |
|
メイン フレームバー直径 |
Φ12-Φ40mm |
Φ12-Φ40mm |
Φ12-Φ40mm |
|
総重量 |
15t |
14t |
15t |
|
定格電力 |
21KW |
21KW |
21KW |
|
S巻線バーの間隔 |
0-300mm |
0-300mm |
0-300mm |
|
L*W*H |
28.5*3.7*2.5(M) |
28.5*4.7*3(M) |
28.5*5*3.6(M) |
|
最大歩行速度 |
2.8m/min |
2.8m/min |
2.8m/min |
|
最大回転速度 |
4r/min |
3.1r/min |
2.8r/min |
|
供給装置 |
チェーン駆動 |
チェーン駆動 |
チェーン駆動 |
|
パイプ材質 |
プロセス熱処理鋼 |
プロセス熱処理鋼 |
プロセス熱処理鋼 |
|
溶接設備 |
炭酸ガスシールド溶接 |
炭酸ガスシールド溶接 |
炭酸ガスシールド溶接 |
|
溶接方法 |
手動/自動 |
手動/自動 |
手動/自動 |
証明書
| 連絡先: | Jurrivh |
| モバイル（What's APP）: | +86 18349380338 |
| メール: | sales5@cdgute.com |
|
